3D Printer DIY - Z軸限位開關改為OptoInterrupter



上週印差速器發現Z軸的機械式的限位開關誤差太大,
列印最多問題都是在第一層
Z軸的校正是最大的因素,
所以採用光學式開關避免因碰撞機械開關造成移位,
產生誤差。

剛好手上有這一顆億光ITR9606,就做吧。

開始設計電路


首先,要先確定R1限流電阻,從ITR9606 datasheet
得知工作IR-LED電壓1.5,電流20mA,
可以從LED限流電阻值線上計算算出R1阻值是180ohm,
R2與R3就代1Kohm就可以了。


麵包版搭配Arduino Nano,並寫個測試程式,確定功能正常無誤。


接下來,準備焊電路板,和用Sketchup畫holder的3D圖檔。

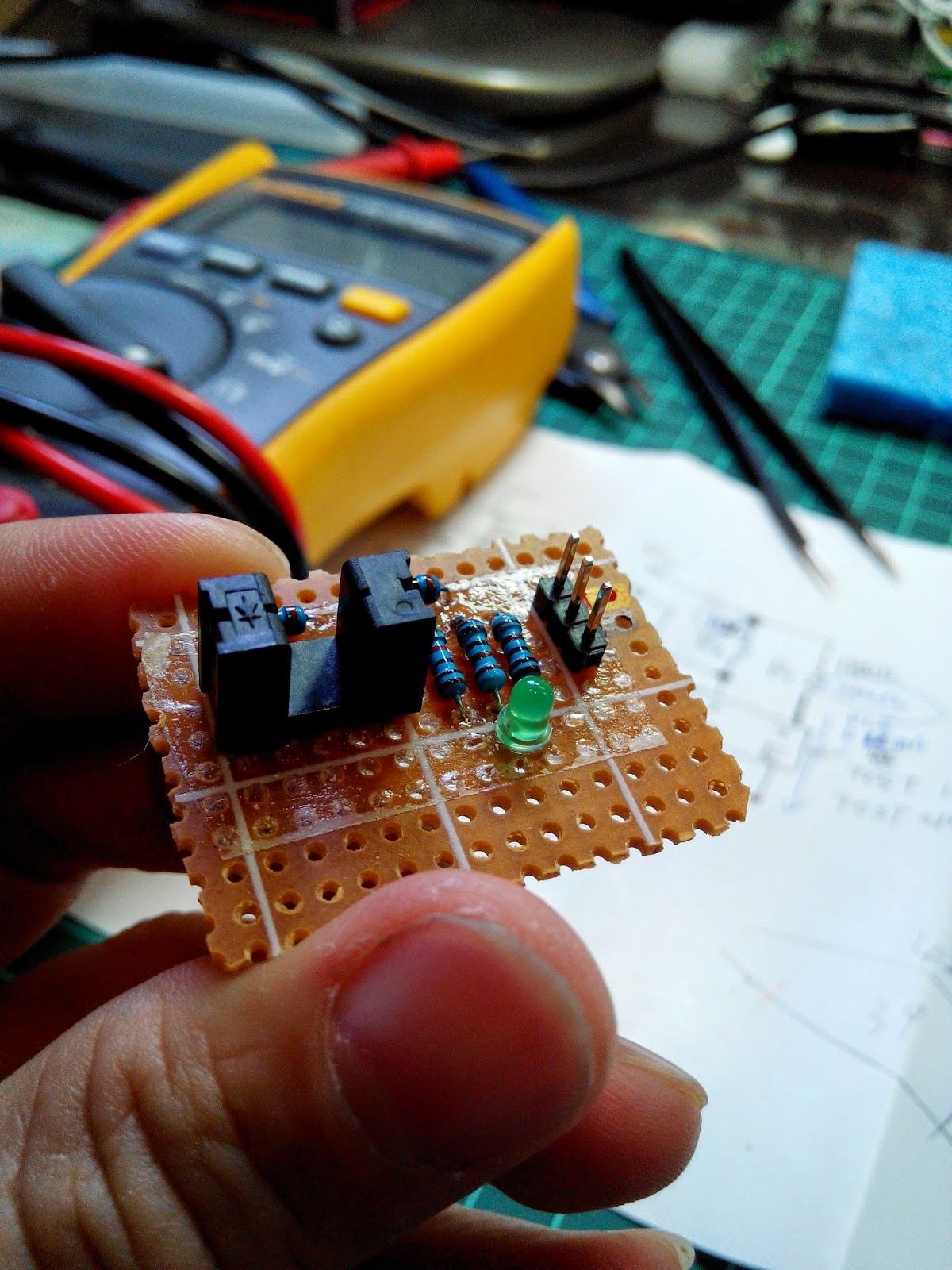

《 正面 》

《 背面 》


在http://www.thingiverse.com看到這個作品

正是我想要的,立馬把它印出來。
但是,看來需要需要修正一下。。。

用Sketchup來把模型整理,再印出來試試。

《。。。。。缺 圖片 。。。。》
印出來後實驗的結果非常的不順,不能用在我的Prusa i3

花了幾天時間,重新依照自己想法,用Sketchup建構出可以
Z軸微調的結構


先把電路板裝好,
看來size抓的蠻准的。。。






Z軸的微調結構試做,3次才成功。。。。XD




裝上系統




加上彈簧效果更好,調整和穩定度提高很多。



失敗作品。。。。


這次改裝的經驗與效果還不錯!
讚!
