2019年10月12日 星期六

[家電維修篇] 養生鍋 - 3D打印機的應用

因緣際會收到這只故障的電熱玻璃壺。
上網搜尋後,原來這叫做養生鍋,活到老學到老~~

症狀:

上電後,控制器開關的指示燈有亮燈,但是養生鍋主體的指示燈不亮,也不發熱。

問題分析:

初級分析是使用電表量測是否有短路與接觸不良的現象。
[o] 在控制器端,兩段式開關切換時,電壓110v與12v都正常輸出。
[x] 本體玻璃壺沒作動,判斷這部分有問題,拆機維修

拆機維修

打開底座,發現這養身鍋有個安全鈕的設計,但這個結構件似乎破損遺失。
功能測試:
修理這部分不難,但是手上並無這個安全鈕的結構件,這時候~鐺鐺,3D打印機就是咱們好朋友~~~

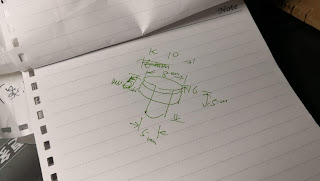

首先,用尺規量這個安全鈕的尺寸,在紙上畫好示意圖
再來用SketchUp來3D建模
接下來,用Cura切片app,因為這安全鈕時常壓住,所以我設定填充率100%,層高0.1mm
不到10分鐘,成品就出爐了
有個“大”插曲,這個打印機固定擠出頭的結構件

碎了 碎了 碎了!!!

用鐵絲固定來急救~~~~
還好,可以把安全鈕印出來。
裝上養生鍋一切正常,讚啦!
紅色的安全鈕更顯眼,好看!!!

測試視屏

完工了,功能正常!
