幫悠遊卡穿衣服

悠遊卡(EasyCard)是一種非接觸式(RFID)電子票證系統智慧卡。
在台北是必備的付款工具,不論搭捷運(MRT)、公交車、停車場、便利店購物等都可使用。
女主人也有一個,而且非常有特色的~中華航空的造型~

雖然造型很好看,但是用久後吊鉤斷裂,在機尾部打個孔再用,結果沒多久還是斷裂。
這次就用另一個方式解決,為了不破壞造型,是的,就是用3D打印一個外框來。

設計外框最主要的重點是如何描繪出正確的尺寸,尤其是這種複雜曲線的物件。
我提供做法如下:
1. 先把原物件放置在可量測的基礎背景當參考線,拍攝下來匯入到Sketchup
2. 在SketchUp畫出w與h正確尺寸的rectangle,
3. 在匯入圖設定參考線套上SketchUp正確尺寸框後,兩個object融合。這樣就可以建立正確的基準圖。
4. 用線段工具依邊緣仔細描繪
5. 把邊框去除,就是最後我們要的物件。
6. 用offset工具拉出邊緣厚度,然後拉高z軸深度,就大功告成


匯出stl檔,準備用3D打印。
《cura 2.4.0》
《on platform》

《把brim去除》

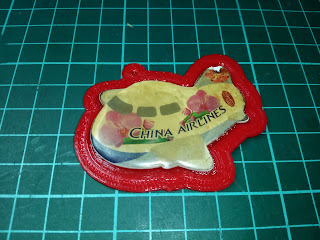

《合體試試,尺寸吻合》

《背面有露出編號》

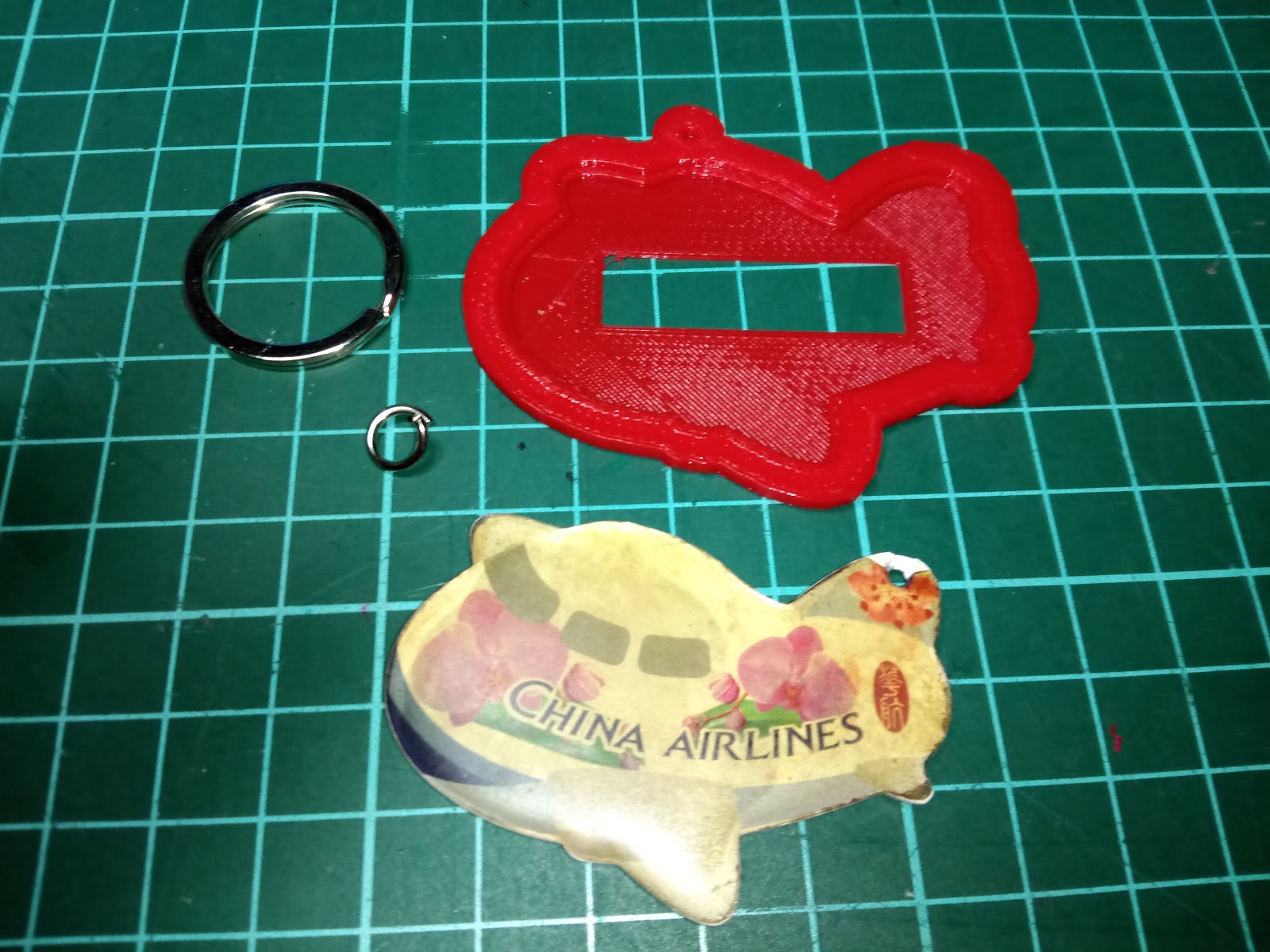

《準備鑰匙扣材料》

《用熱熔槍把悠遊卡黏上》

《完成》

這次主要的部分是如何描繪出複雜曲線的真實的尺寸,這方法還真不錯,分享同好!
