Cyclone-PCB-Factory- PCB雕刻机[14/18] - PCB carve testing with Hellokitty

完成主軸強化和降低高度後，可以測試PCB雕刻了~開心！
手邊只有之前做SpiderRobot與CNC_PCB的電路板剩下的邊料，剛好拿來試試。

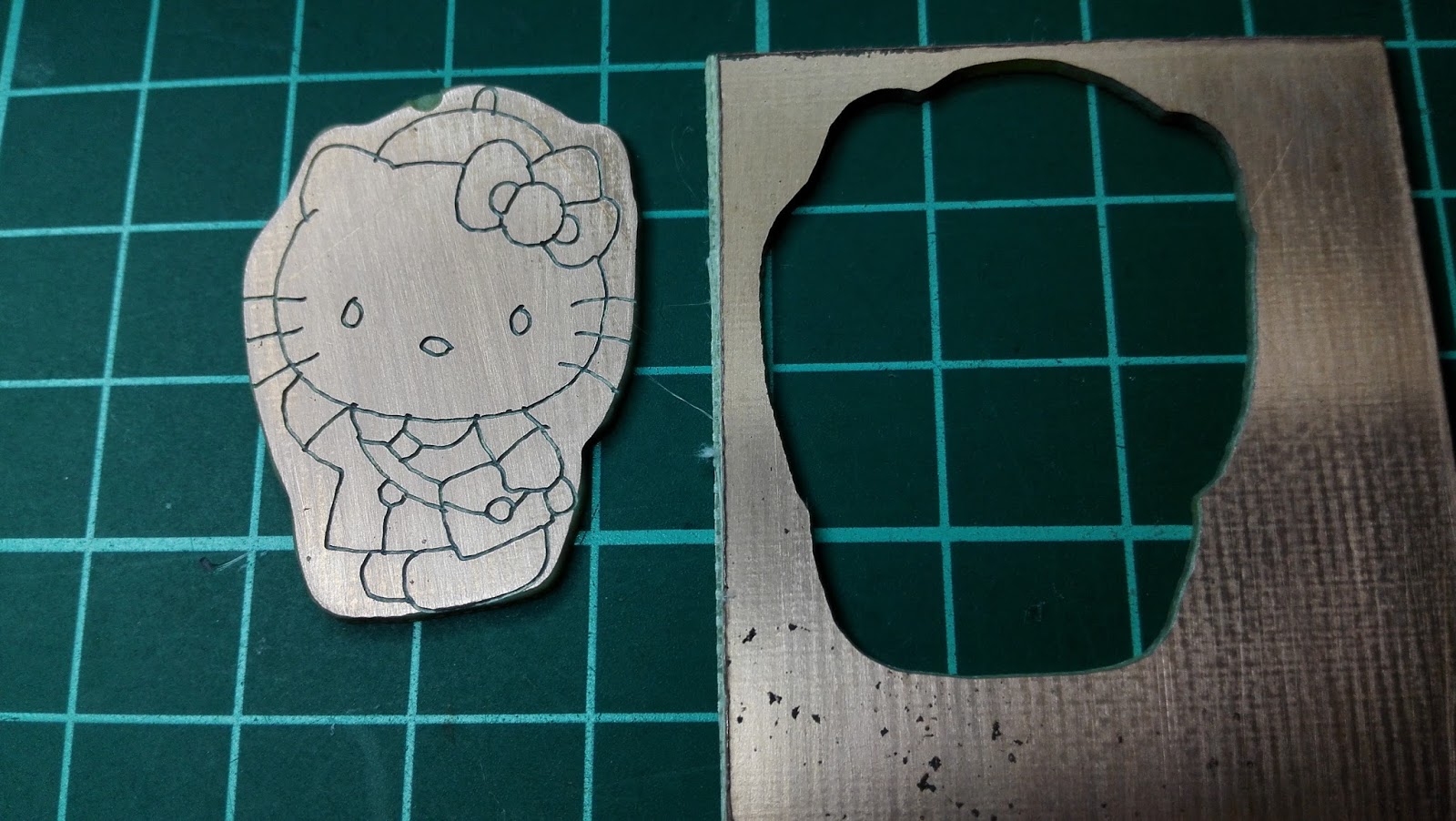

成果圖欣賞：
觀察到下刀的點好像有刀痕，眼睛的部分很明顯，need to debug.


製作過程分享：
先用雙面膠把PCB固定在雕刻平台上


將PCB的左上角設定工作區X/Y/Z＝0的原點，並且把HelloKitty.dxf打開，設定內部細線的部分用0.2mm V型刻刀先刻，內部完成後，換2mm玉米銑刀，再沿著周圍邊線把PCB切下來。


視頻分享：


實驗成功，接下來要開始真正電路板了，好玩！
