我是用Eagle PCB來設計電路,PCB-gcode是將電路layout圖轉為gcode的plug-in。
成果分享:
製作過程分享

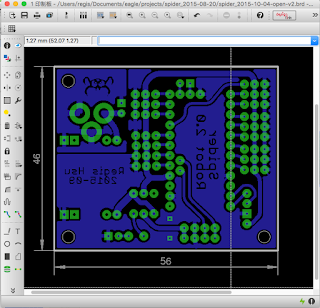

layout圖:
用pcb﹣gcode轉:
然後,用bCNC將gcode送到雕刻機:
主要的線是用0.2mm雕刻刀,0.3深,然後用0.8mm鑽頭打孔。
看到自動鑽孔的時候好感動~~開心!
視頻分享:
最後,用2mm玉米鐉刀切斷PCB。
成果發表~
眼尖的同好應該發現問題了~~~
1. 刻反了,忘了mirror
2. 好幾條線都被刻斷了,看起來效果很差。
繼續研究PCB-gcode的設定,可能速度與切gcode的gap設定太粗糙,還有如何把PCB牢牢固定在雕刻機的平台上,用雙面貼PCB似乎精度不夠~
初步debug問題分析﹣
1. 0.2mm Vcut刀頭明顯磨損或折斷,換刀可以解決,刀子磨損的狀態掌握。
2.用雙面泡棉墊兩層5mm過高,在雕刻時會產生位移。固定平台要重新設計,用3D打印機印出來,螺絲鎖付固定。
3.反面設定,簡單。
4.PCB-gcode參數設定,把速度降低,“Epsilon”設定為0.001mm,提高解析度。
請問在eagle的鑽孔檔要如何設定及輸出?
