PCB雕刻機很方便讓人製作電路板，也可以在木板或亞克力板雕刻出令人滿意的作品。
但這是開放式機台，每次雕刻過程中廢屑到處飄，不止危害身體也造成周遭環境難以整理。
剛好手邊有適合的紙箱，那是買3層櫃子的紙箱，經過簡單設計判斷，尺寸剛好符合。
那就動手幫我的CNC做個金鐘罩吧！做做停停總工作時數約6小時，真的夠久了~~
先分享美圖：
罩前：
《不錯的機台，但是開放式容易廢屑滿天飛》
罩後：非常清爽好整理！！
《製作分離式的結構，是因為避免在調整機台時，
罩子會影響工作》
《俯視圖》
《正視圖》
《控制器分離的優勢完全展示，不僅散熱也保證不會受到短路危險》
《側視圖，
有做斜角，空間小而且視覺效果很棒》
製作過程：
先量機台的尺寸，底座是30x25cm高36cm，在紙上描繪大約希望的結構。
《本來想做活動式，但是經過模擬調整機台的工作，會干擾工作》
《手繪底座設計圖》
《手繪罩子圖》
大致規劃好之後，確定紙箱的尺寸與剪裁的方式，開始動手。工具是鉛筆、鐵尺、美工刀與雙面膠帶。在施工時，要在底端鋪個廢紙箱，避免刀片劃到地板。劃傷地板，會欲哭無淚啊，要謹慎！！！
《原紙箱》
《用鉛筆畫線，美工刀裁切》
當裁切過程中，記得與實物比對，避免做一堆然後發現尺寸弄錯！！我這次是沒注意到把內面空白做到外側，造成印刷面在外有點怪怪的，不過可證明是廢料製作，也不錯~~
也特別製作一個窗口，可以觀察雕刻的狀況。我是用保鮮膜加上雙面膠固定。效果很不錯，但不甚耐用，要避免被尖銳刺到。
《雙面膠貼好，然後把保鮮膜拉平貼上去》
《先預組合是否尺寸如同預期》
《用雙面膠在貼合時，最好從中間開始，原因很簡單，
讓公差往兩端擠，個人的實戰經驗分享》
《組合後，試跑看看》
《側面，有印刷字樣，還蠻酷的，呵呵》
《背面也是有印刷字樣，而且剛好品牌與產品名都在，XD》
《觀察窗口，一目了然》
成果圖：
《正視圖》
想要在空白處畫個什麼東東，但是怕不小心弄糟！

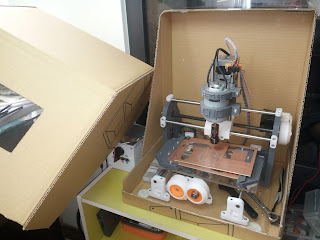

《打開金鐘罩》
《俯視圖》
視頻分享：
