焊錫排煙器 ﹣ Solder Exhaust fan

每次焊接PCB時,常常吸到燃燒的焊油,成為“人肉吸塵器”,為了興趣搞壞身體也不是辦法。買一般公司用的排風機又太大,不切實際。
動手就自己Make一個吧~

心中想法是簡單的風扇,加上腳座帶開關,如果有過濾器更好。
剛好手上有一顆從PC拆下來的12v CPU風扇,也剛好從家用無線電話退下的12v adopter,真不錯!

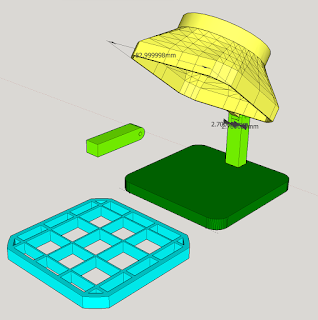

先用Sketchup畫出排煙氣的結構。設計如圖檯燈一般,可以調整角度。
第一次畫曲面有厚度的物件,學習用兩個曲線產生曲面,再用join extrude產生厚度。

用我的老爺機Prusa i3花了3個多小時打印出來,組合還不錯~
 側視圖,風扇與風罩是用熱熔膠黏著~

 上視圖,CPU的散熱器,吸力還不錯~

 風罩內部,用3M的空調專用除塵網,要加個網格比較好~

 側視圖,用電線整理器把線整好~

再設計一個網格,把濾網拉平~

接下來,焊接不會吸油煙了,健康!
