[Mini B-Car]2輪平衡車﹣3D+N20+Arduino ﹣ 1/xx

重新啟動平衡車計劃是因為
1. 3D打印機可以製作合身的結構與造型
2. 雕刻機製作穩定的的PCB
3. 運用小型電機與控制板

Arduino控制板是沿用SpiderRobot《製作說明》的PCB，但是電機控制板選用更小的模組。
電機馬達選用N20帶編碼。

圖片說明：

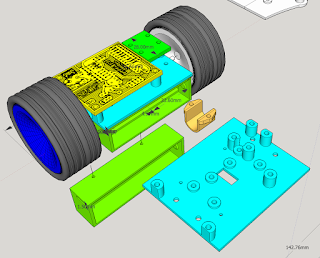

用Sketchup設計車身，經過各種排列組合，發現將18650鋰電放在車架下最理想，不僅有效利用空間，也可以讓車身的重力降低，更加穩定。
 先將N20與編碼器的導線裝上杜邦頭。
 裝上MPU6050六軸Gyro＋Acc
 底座，N20電機的固定座與電池盒。
 正視圖
 裝上電池
 與第一代合影，明顯尺寸小很多，而且空間運用非常好。
 哥倆好~
 先將控制板固定好，裝上電池。
 正視圖
 底盤
 一手掌握
這次用銅箔來做電池盒的接點，先貼上銅箔，再直接把線焊上去，感覺很方便，不過銅箔應該不是很耐磨~先做實驗
嗯，終於通電完成。
準備開始做軟件開發，porting第一代的code。
