買ESP-03是看到有多一些GPIO可使用就多買一片來試看看,但是這片板子並無相容一般洞洞板的2.54mm孔距,所以要嘛就自己跳線或者洗板子來使用。
因此這片板子就躺在零件盒子好一段時間~~
趁著2016農曆年大假,也剛好Cyclone PCB雕刻機也完成,就來刻個轉接板來使用!
成果展示:
製作過程分享:
用Eagle PCB畫電路原理圖 & layout圖
然後用pcb-gcode轉gcode準備用雕刻機來刻。
用bCNC讀取gcode,用0.2mm刻刀刻trace,0.8mm鑽孔,2.0mm鐉刀切斷。
覆銅板沒有貼牢在平台上,所以有一邊翹起來,造成trace的深度過深(>0.3mm),trace寬度差一點就斷了~~

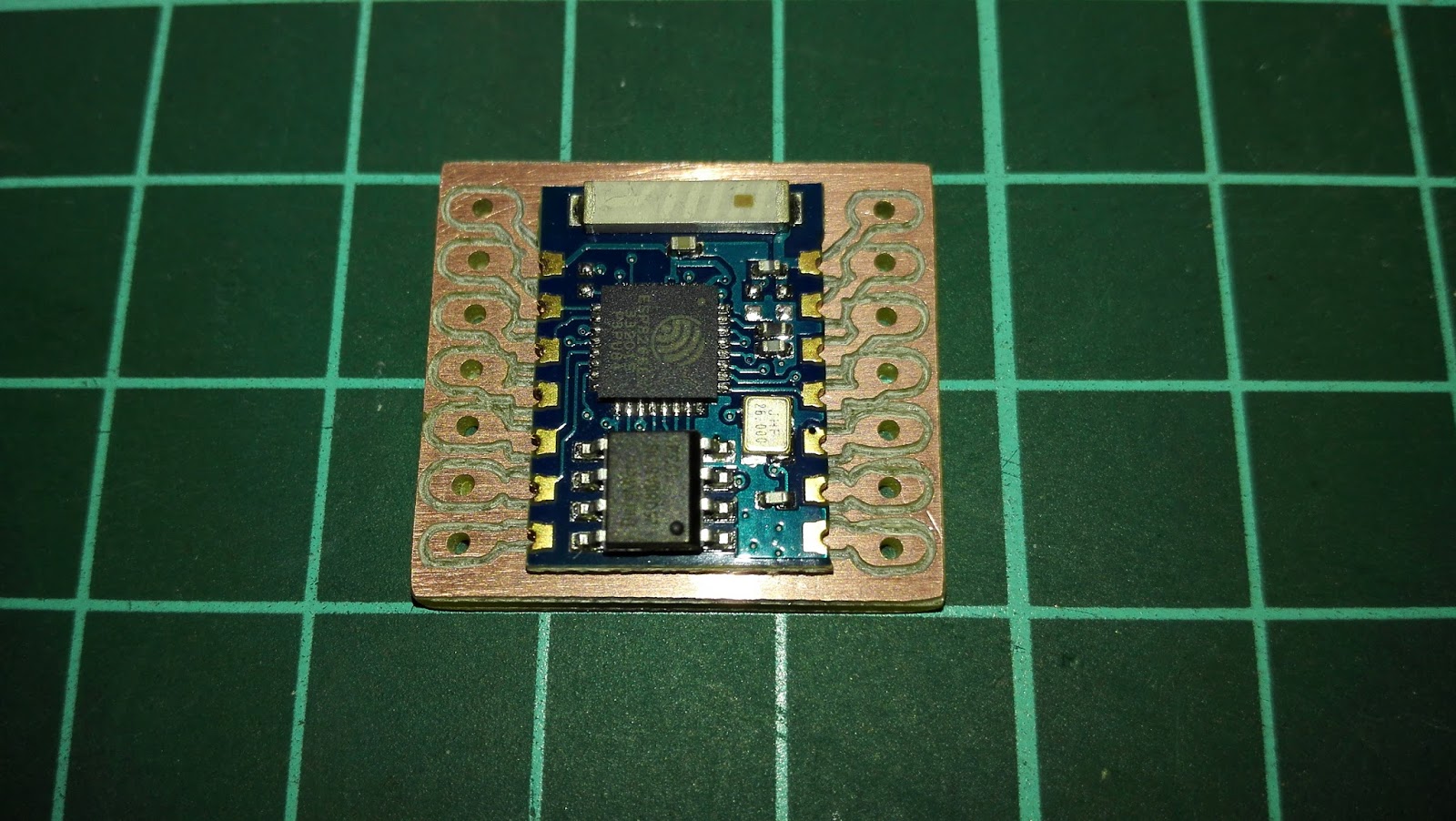

把ESP-03擺上去看看,符合度很好,讃!
就給他焊上去了。。。
插到麵包板看看,完全符合,開心!
事後,有同好提醒天線下面不要鋪銅,要鏤空~~要命,自己做手機這麼多年,竟然忘了這麼重要的事~~Anyway,修改後的layout,下次有機會再用吧!
如果需要接腳應用,ESP-201可以考慮
回覆刪除http://sky4s.blogspot.tw/2015/11/esp8266-esp-201-x-arduino.html
製作轉接板是為了實驗方便,真正買ESP03 or ESP12是為了可以縮小板面積,可以做漂亮的作品。
刪除請教一下用bCNC讀EAGLE轉出來的g-code,但是刻出來的比例變小了,是哪裡的設定要注意呢?
回覆刪除先用2D的繪圖工具畫個正方形,裡面加一些可辨識的圖。輸出DXF,然後用bCNC轉gCode,確定是哪個環節出錯。
