Cyclone-PCB-Factory- PCB雕刻机[1/18]

前些日子做PCB DIY的時候,鑽孔對我而言非常辛苦,老花+散光根本對不到孔~~而且越來越嚴重,心想,如果有自動鑽孔機不知多好!

這幾個月斷斷續續Google的找,淘寶也找,大多是用CNC車床結構來實現,其中有用鋁擠2020 or 3030做結構。不會用來車鐵或其他硬的物件,對精度要求也不會太高0.2mm就夠用了。所以,CNC車床並不是最佳的選擇。

昨天,突然看到這一台 Cyclone-PCB-Factory,是Open Source的,而且大部分都是3D打印件,機台真是夢寐以求啊,太適合了!

Cyclone v2.2


避免忘記,把重點記下來:

  1. 1. Firmware: Grbl適用CNC雕刻機,Marlin則適合3D打印機
  2. G-Code Sender: 【這裡】有詳細的軟件介紹,我個人試用的結果是推薦bCNC。
  3. 如何將PCB layout轉為G-CODE? PCB-Gcode是不錯的選擇,但是EaglePCB的plugin,不會Eagle的同好就有點辛苦。
  4. 如何設定bCNC: Hello World! Mill a bowl with bCNC
  5. 主軸:是指Z軸的馬達電機,最好是可以調速,不然速度過高切割亞克力可能會融化。
  6. 如何compile Grbl:  Compiling Grbl
  7. Arduino-CNC-shield v3.0 原理圖

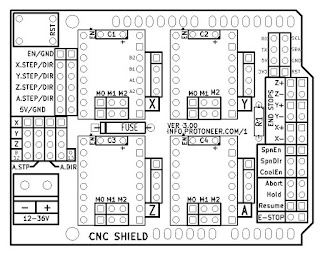

  8. Arduino-CNC-shield v3.0 layout圖




初次實驗 bCNC+Demo board

我的概念是找個紙箱切一片,把零件全部擺上去,用Spider Robot v2.0的PCB當主板,然後配合麵包板把三片A4988裝上,參考原理圖把步進電機接好,最好把EndStop 與 EN 的線接好,尤其是EN很重要,如果沒接EN,則A4988會持續enable的狀態,模塊的溫度會很燙。



然後,用PCB-gcode plugin把Eagle layout file轉成gcode,餵進bCNC,就可以把電控的部份動起來。


看起來還ok!
接下來,不知要自己做PCB還是買一片省的折騰??

想個幾天吧~~~~


請看下回分解!
