上次因為Laser printer直接插USB打印，輸出的圖像被scale，造成尺寸不合。
這次用PC打印，且確定尺寸沒問題，再重新來一次。
重點：
這次打印的時候，要把紙張的種類設定為光面紙，這可以讓碳粉更容易吸附在轉印紙上。
這次grond設定為solid，設定光面紙後打印在轉印紙上效果比較好，然後用電熨斗加熱轉印到裸銅板約2分鐘，記得4邊與角落都要特別關注一下，確保把碳粉轉移到銅箔面。
等板子冷了之後，拆除轉印紙檢查碳粉是否完美轉移，也可以用油性筆把坑坑洞洞的地方補好。
再用腐蝕劑沖洗過程。
洗出來了。。。真的不錯！
然後，又是痛苦的打洞過程，我應該用3D設計一個可以直線滑動的夾具。
把碳粉洗掉， 又是一張漂亮的PCB了。
準備上料錫焊。
這些是會用到的材料。
把排針用斜口鉗切好。
製作過程，發現設計有錯誤，真糟糕啊。。。

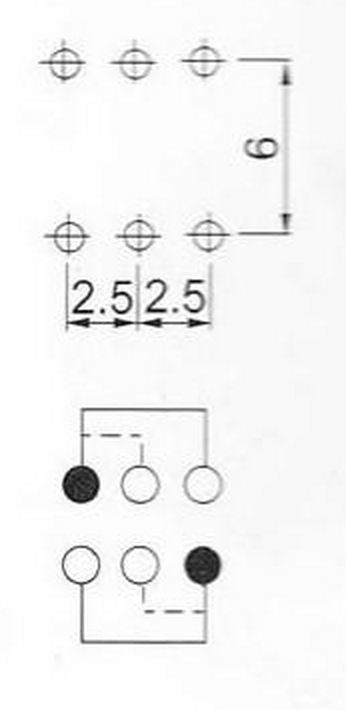

1. switch開關的pin assignment弄錯了
2. TX/RX沒有接到有出pin的腳位
在錫焊過程中，發現PCB還蠻好上錫，設計的還不錯。
噹噹， 成品出爐了，所有功能一切正常，又完成一件有趣的事！
至於，尺寸不對的PCB如何處理？
做個鑰匙圈如何？ 不錯吧！！
接下來準備把蜘蛛robot舊的PCB換下來。。
蜘蛛Robot - Quadruped Robot - 《PCB change》《PCB 更換》
